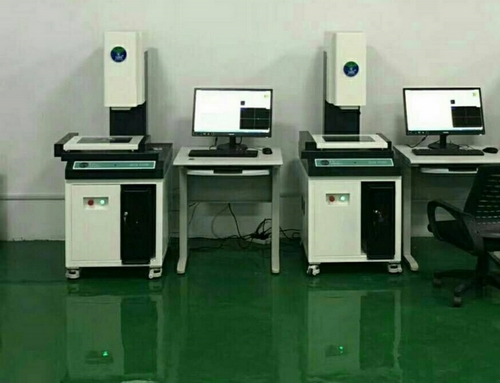

二次元影像仪广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。测量的产品也涉及多个行业,LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等,常见规格有YF-2010,YF-3020,YF-4030等
标准功能:
1.可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2.并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3.可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
4.可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件 与标准圆形之间的误差
5.可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重叠对比,从而找到工件与标准图形之间的误差
型号 | VMS2010 | VMS3020 | VMS 4030 |
主机体尺寸 | 700*560*850mm | 850*600*900mm | 970*670*940mm |
金属台尺寸 | 345*250mm | 450*350mm | 650*350mm |
玻璃台尺寸 | 220*150mm | 340*240mm | 480*370mm |
实际工作行程 | 200*100*160mm | 300*200*150mm | 400*300*150mm |
主机体重量 | 100KG | 130KG | 250KG |
机台底坐立柱 | 00级花岗石 | ||
线性精度 | (3+L/100)µm | ||
表面照明 | LED环形超亮冷光源(亮度可调) | ||
轮廓照明 | LED超亮圆形灯(亮度可调) | ||
计算测量功能 | REICA 2.5D精密测量系统软件 | ||
解析力 | 0.001mm | ||
重复精度 | 0.002mm | ||
CCD | 美国TEO彩色CCD | ||
目镜 | 0.5X | ||
物镜 | 0.7X~4.5X 放大倍数20X~120X | ||
电源供应器 | AC90~264V 50/60Hz | ||
载重 | 30KG | ||
操作方式 | 手动(微调加快速移动) | ||
工作台 | 航空铝 |
